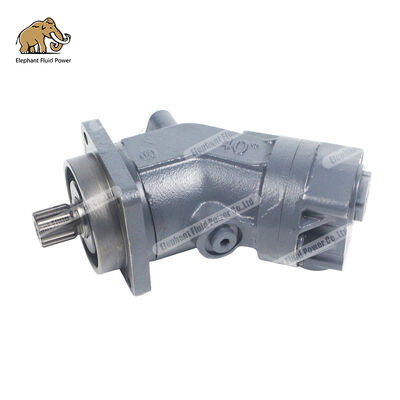

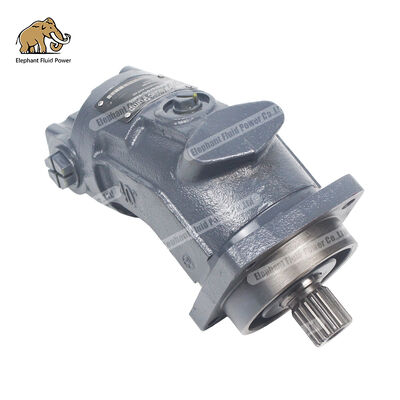

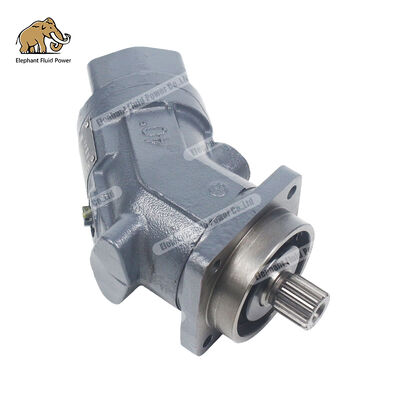

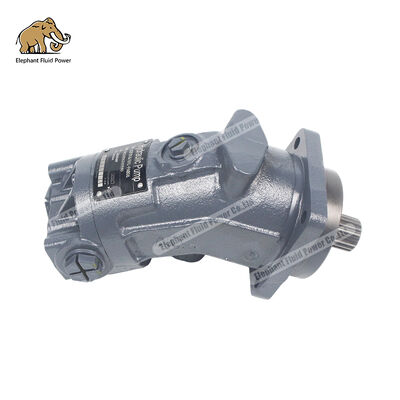

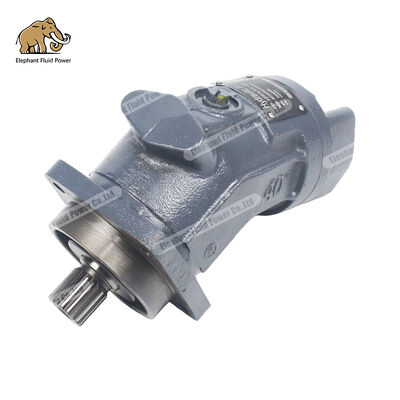

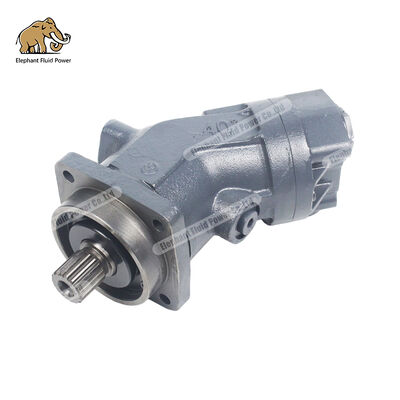

موتور پیستونی A2FO16 61L-PAB06 با کارایی بالا: یک جایگزین چینی - یک راه حل قدرت هیدرولیک پایدار و قابل اعتماد.

کتاب سفید تحلیل فنی و کاربردهای صنعتی

به عنوان یک شرکت پیشرو در بخش انرژی هیدرولیک چین، موتورهای هیدرولیک محوری پیستون ثابت سری A2F Elephant Fluid Power (از جمله مدل های A2F10، A2F12، A2F23، A2F28، A2F45،A2F55، A2F63، A2F80، A2F107، A2F125، A2F160، A2F200، A2F250، A2F355،و A2F500) در حال تغییر چشم انداز رقابتی بازار جهانی موتور هیدرولیک به دلیل مشخصات فنی کاملاً سازگار با سری A2F Bosch Rexroth هستند.، بهره وری از هزینه و قابلیت های تحویل سریع.این مقاله به طور سیستماتیک بر روی رقابت هسته ای موتورهای سری A2F Elephant Fluid Power در پنج بعد و اصول فنی توضیح می دهد.، مشخصات محصول، سناریوهای کاربرد، مقایسه کیفیت و مزایای زنجیره تامین، ارائه مرجع معتبر انتخاب برای تولید کنندگان ماشین آلات ساختمانی،یکپارچه کننده های سیستم هیدرولیک، و مصرف کنندگان نهایی.

فصل 1: اصول فنی و فلسفه طراحی موتورهای هیدرولیک سری A2F

1.1 مزیت های اصلی ساختار پیستون محوری میله خم شده

The A2F series hydraulic motors feature a classic bent-axis axial piston design—a configuration pioneered by Bosch Rexroth in the 1970s and still regarded as the gold standard in high-pressure hydraulic transmissionبر اساس این فلسفه طراحی اساسی و اصلاح شده از طریق فرآیندهای تولید پیشرفته، الیفانت هیدرولیک ویژگی های فنی اصلی زیر را به دست آورده است:

تکنولوژی خودمرکت برای دیسک های توزیع کروی

این سیستم دارای یک طراحی سطح کنترل کروی اثبات شده است و مزایایی مانند توانایی خودمركز سازی، سرعت دور پایین و بهره وری بالا را ارائه می دهد.طراحی اطمینان از زاویه های تماس بهینه بین سر توپ پلنجر و دیسک درایو، به حداقل رساندن تلفات اصطکاک مکانیکی حتی در شرایط کار با فشار بالا و سرعت بالا، با بهره وری حجم بیش از 95٪.

ساختار یکپارچه پیستون و حلقه پیستون

بر خلاف طرح های سنتی نوع تقسیم، سری فلود قدرت فیل A2F یک پیستون یکپارچه با حلقه های پیستون دقیق استفاده می کند،بهبود قابل توجهی در عملکرد مهر و موم در شرایط فشار بالااین طراحی اطمینان می دهد که بهره وری حجمی پایدار حتی در فشار های نامی 35 MPa (5100 psi) و فشار های اوج 40 MPa (5800 psi) ، افزایش عمر بیش از 20،000 ساعت است.

**سیستم استوانه ی محکم*

در حال حاضر، محموله های آبهای محرک برای شرایط عملیاتی خاص طراحی شده اند و قادر به تحمل بارهای شعاعی هستند. برای مدل های بزرگ از A2F250 تا A2F500،پیکربندی های دراز مدت در اختیار شما هستند.، که آنها را به ویژه برای مایعات هیدرولیکی سازگار با محیط زیست مانند HFB و HFC مناسب می کند،و پاسخگویی به الزامات دوام محیط های خشن مانند ماشین آلات معدن و برنامه های مهندسی دریایی.

1.2 ویژگی های عملیاتی دو حالت ثابت

سری A2F، به عنوان قطعات هیدرولیکی ثابت، می تواند به عنوان موتورها و پمپها عمل کند و عملکرد عالی در مدارهای باز و بسته را ارائه دهد.

• در طول کار موتور: سرعت خروجی متناسب با جریان ورودی و معکوس متناسب با جابجایی است.چرخش خروجی با تفاوت فشار بین طرف های بالا و پایین و همچنین جابجایی افزایش می یابداین دستگاه دارای بهره وری بسیار بالا از گشتاور شروع، ثبات عالی در سرعت پایین و حداقل سرعت چرخش پایدار به 50 rpm (به شرطی که چرخش یکنواخت حفظ شود) است.

• در طول کار پمپ: میزان جریان خروجی به طور مستقیم متناسب با سرعت رانندگی و جابجایی است، که آن را برای سیستم های هیدرولیکی که نیاز به کنترل دقیق جریان دارند مناسب می کند.

این سازگاری دو حالت باعث می شود سری A2F یک انتخاب ایده آل برای برنامه هایی باشد که نیاز به پیکربندی های قابل تعویض "پمپ موتور" دارند، مانند ماشین آلات متحرک، مکانیسم های چرخشی،و سیستم های وینچینگ.

فصل ۲: توضیح دقیق پارامترهای فنی کامل مشخصات برای سری A2F Elephant Fluid Dynamics

2.1 مدل های محصول و ماتریس جابجایی

سری Elephant Fluid Dynamics A2F 15 مشخصات استاندارد را ارائه می دهد که برای طیف گسترده ای از سناریوهای کاربردی از استفاده های کوچک تا مقیاس بزرگ فراهم می کند.

2.2 فرمول های کلیدی محاسبه عملکرد

تورم خروجی موتور:

جایی که: جابجایی (cm3/rev) ، تفاوت فشار (بار) و بهره وری مکانیکی هیدرولیکی (قیمت معمولی 0.92 0.95) است.

قدرت خروجی موتور:

جایی که: سرعت جریان ورودی (L/min) است و کل کارایی (قیمت معمولی 0.88-0.92) است

سرعت خروجی موتور

جایی که: کارایی حجمی است (قیمت معمولی: 0.95/0.97).

2.3 سازگاری محیط هیدرولیک با شرایط عملیاتی

سری Elephant Fluid Dynamics A2F از چندین مایع هیدرولیکی پشتیبانی می کند:

• روغن هیدرولیک مبتنی بر روغن معدنی: پیکربندی استاندارد، مناسب برای دمای کار از 25 °C تا + 80 °C.

• مایعات هیدرولیکی سازگار با محیط زیست: HETG (بر اساس روغن توت فرنگی) ، HEES (بر اساس استر مصنوعی) و HFD (بر اساس گلیکول اتیلن آب، محدود به A2F250 A2F500 دراز مدت زندگی).

• محدوده ويسکوزیته توصیه شده: بر اساس دمای عملیاتی از VG22 تا VG100 انتخاب کنید؛ محدوده ويسکوزیته کاری بهینه 16~36 mm2/s است.

• دقت فیلتر: دقت فیلتر کردن مطلق توصیه شده 10 μm به طور قابل توجهی طول عمر خدمت را افزایش می دهد و فرسایش را کاهش می دهد؛ دقت فیلتر کردن 25-40 μm نیز قابل قبول است.

فصل سوم: تجزیه و تحلیل سازگاری با Bosch Rexroth سری A2F

3.1 ابعاد و قابل تعویض بودن نصب

سری الیفانت فلوئید دینامیک A2F به طور دقیق به مشخصات طراحی اصلی رکسروث پایبند است و 100٪ قابل تعویض فیزیکی را تضمین می کند.

• فلنج نصب: مطابق با استانداردهای ISO 3019-2، در پیکربندی های 4 سوراخ و 8 سوراخ (A2F10 A2F50 برای 4 سوراخ؛ A2F355 A2F500 برای 8 سوراخ) موجود است.

• پایان گره راننده: در دو گزینه در دسترس است: DIN 5480 spline shaft و DIN 6885 flat key shaft که کاملا با مدل های مربوطه Rexroth سازگار است.

• اتصال دریچه نفت: دریچه نفت SAE، با دریچه های کار A و B در سمت عقب قرار دارد، مطابق با طرح استاندارد سری 6 A2FM Rexroth است.

• ابعاد محوری / شعاعی: تحمل ابعاد نصب کلیدی در محدوده ± 0.1 میلی متر کنترل می شود.اجازه ی تعویض مستقیم موتور اصلی رکسرت بدون تغییر لوله های سیستم یا براکت های نصب.

3.2 مقایسه پارامترهای عملکرد

از طریق آزمایشات مقایسه ای که توسط یک موسسه آزمایش معتبر انجام می شود،عملکرد سری Elephant Fluid Power A2F با عملکرد محصولات اصلی کارخانه Rexroth مقایسه شده است:

توجه: شرایط آزمایش شامل یک محیط روغن معدنی، دمای روغن 40 درجه سانتیگراد، فشار نامی 350 بار و سرعت چرخش نامی است.

3.3 سیستم صدور گواهینامه کیفیت

محصولات سری Elephant Fluid Dynamics A2F گواهینامه های بین المللی زیر را به دست آورده اند:

• صدور گواهینامه سیستم مدیریت کیفیت ISO 9001:2015

• گواهینامه CE مطابق با دستورالعمل ماشین آلات اتحادیه اروپا 2006/42/EC است.

• گواهینامه RoHS: انطباق با دستورالعمل محدودیت مواد خطرناک

• گواهینامه انجمن طبقه بندی چین (CCS) برای کشتی ها و برنامه های مهندسی دریایی اعمال می شود

فصل ۴: سناریوهای کاربرد و راه حل های صنعتی

4.1 حوزه ماشین آلات مهندسی

مکانیزم های محرک برای حرکت و چرخش حفاری

مدل های A2F80، A2F107 و A2F160 انتخاب اصلی برای موتورهای پیاده روی در حفاری های 20 × 50 تن را نشان می دهند.چرخش شروع بالا آنها (با بهره وری شروع بیش از 88٪) عملکرد قابل اعتماد راه اندازی را در زمین های چالش برانگیز مانند سطوح گل آلود یا شیب ها تضمین می کندطراحی فشرده آنها اجازه می دهد تا نصب مستقیم در دستگاه کاهش محرک نهایی، صرفه جویی در فضای شاسی.

مکانیسم رانش برای بوم یک کامیون پمپ بتن

مدل های A2F55 و A2F63 به طور معمول برای سیستم های کمک محرک یا پشتیبانی پای در سیلندر های بوم پمپ کامیون استفاده می شوند.ویژگی های پاسخ سریع آنها (به دست آوردن چرخش کامل از 0 تا سرعت نامینی در <0.5 ثانیه) نیازمندی های عملیاتی تنظیمات مکرر بوم در کامیون های پمپ را برآورده می کند.

لیوان جرثقیل و مکانیسم چرخش

مدل های A2F125، A2F160 و A2F200 به طور گسترده ای در سیستم های وینچ و سیستم های چرخشی جرثقیل های سوار شده بر کامیون و جرثقیل های خزنده استفاده می شوند.یک حل یکپارچه شیر ترمز اختیاری (نوع BVD/BVE) برای جلوگیری موثر از کاهش بار بیش از حد و اطمینان از ایمنی عملیاتی در دسترس است.

4.2 بخش ماشین آلات کشاورزی

سیستم محرک محاصره

مدل های A2F23 و A2F28 برای سیستم های سرعت متغیر مداوم کندهای خردکننده و مکانیسم های حرکت طراحی شده اند. They feature a wide high-efficiency range (with total efficiency exceeding 85% across a speed range covering 40% to 100% of the rated speed) and maintain low fuel consumption during prolonged continuous operation during harvest seasons.

درایو PTO تراکتور بزرگ

مدل های A2F45 و A2F55 برای تبدیل هیدرولیک درایو گره های خروجی قدرت تراکتور طراحی شده اند و قدرت هیدرولیک پایدار را برای تجهیزات متصل مانند تخم گذاری و ماشین های بالینگ فراهم می کنند.

4.3 بخش صنعت و انرژی

درایو کمکی برای کارخانه های تولیدی فلزات

مدل های A2F250 و A2F355 نقش مهمی در سیستم های ناقل رول و تنظیم صفحه راهنمای جانبی در خطوط تولیدی رولینگ گرم و سرد دارند.آنها مقاومت قوی نسبت به آلودگی (کار به طور معمول با روغن NAS درجه 9) را نشان می دهند و برای محیط های گرد و غبار در کارگاه های متالورژیک مناسب هستند.

ماشین آلات عرشه کشتی

A2F107، A2F125 و A2F160 برای ماشین های لنگر، وینچ ها و مکانیسم های باز کردن/بستن پوشش دروازه استفاده می شوند.آنها توسط جامعه طبقه بندی چین گواهی شده اند و الزامات مقاومت در برابر خوردگی و مقاومت در برابر ضربه در محیط های دریایی را برآورده می کنند.

انرژی بادی و مهندسی تونل

مدل های A2F355 و A2F500 قابلیت اطمینان بالایی را در سیستم های بلند کردن پای پای کشتی های نصب توربین بادی و در محرک های سر برش ماشین های حفاری تونل نشان می دهند.پیکربندی درازمدت لوله های حمل و نقل آنها فاصله نگهداری را به بیش از 8هزار ساعت.

فصل پنجم: مزایای زنجیره تامین و تعهدات خدمات Elephant Fluid Dynamics

5.1 قابلیت تحویل سریع

با استفاده از زنجیره جامع صنعت هیدرولیک چین و پایگاه های تولید هوشمند، نیروی مایع فیل یک سیستم تحویل پیشرو در صنعت ایجاد کرده است:

• مدل استاندارد: A2F10-A2F107 مدل های معمولی در انبار هستند؛ حمل و نقل در عرض 48 ساعت پس از تایید سفارش انجام می شود.

• مدل های متوسط تا بزرگ: A2F125 A2F250؛ زمان تحویل: 7 15 روز کاری

• سفارشی سازی در مقیاس بزرگ: مدل های A2F355-A2F500 و پیکربندی های ویژه (حلق های طولانی مدت، مهر و موم های تخصصی، مجموعه های شیر یکپارچه) با یک دوره تحویل 15-25 روز کاری.

• واکنش اضطراری: خدمات حمل و نقل مستقیم هوایی در دسترس است، تحویل به مناطق صنعتی عمده در سراسر جهان در عرض 72 ٪ 96 ساعت.

5.2 تجزیه و تحلیل هزینه و سود

در مقایسه با محصولات اصلی بوش رکسروث، سری A2F Elephant Fluid Power مزایای اقتصادی قابل توجهی را برای مشتریان ارائه می دهد:

• کاهش هزینه های خرید: هزینه های خرید مستقیم به میزان 60٪ ٪ 70٪ کاهش یافته است.

• بهینه سازی هزینه های موجودی: از خرید دسته های کوچک و مکرر برای کاهش سرمایه گذاری حمایت می کند

• هزینه های نگهداری قابل کنترل: منابع کافی از قطعات (بلاک سیلندر، استون، صفحه شیر، لوله کشی) با قیمت های فقط ۳۰ تا ۴۰ درصد قطعات اصلی کارخانه در دسترس هستند.

• به حداقل رساندن تلفات زمان توقف: قابلیت تحویل سریع زمان توقف تجهیزات را از هفته ها به روزها کاهش می دهد

5.3 شبکه جهانی پشتیبانی فنی

الیفانت هیدرودینامیکس یک شبکه خدمات فنی جامع را ایجاد کرده است که مناطق صنعتی عمده در سراسر جهان را پوشش می دهد.

• مشاوره فنی: ارائه راهنمایی انتخاب آنلاین 24/7 ، تجزیه و تحلیل سازگاری سیستم و پشتیبانی از تشخیص خطا

• خدمات در محل: مراکز خدمات مجاز در جنوب شرقی آسیا، خاورمیانه، اروپا، آمریکای شمالی و آمریکای جنوبی تاسیس شده اند که نصب، راه اندازی، تعمیر و نگهداری،خدمات آموزشی.

• توسعه سفارشی: ارائه خدمات سفارشی مانند تنظیم دقیق جابجایی، سفارشی سازی رابط و شناسایی رنگ برای پاسخگویی به نیازهای خاص مشتریان OEM.

• تعهد تضمین: دوره گارانتی استاندارد 12 ماه یا 2000 ساعت کاری (هر کدام زودتر) ، قابل تمدید به 36 ماه در صورت درخواست.

فصل ۶: راهنمای انتخاب و توضیح کد سفارش

6.1 الگوی قوانین کدگذاری

مدل های سری A2F Elephant Fluid Dynamics مطابق با کنوانسیون های کدگذاری استاندارد بین المللی هستند؛ مثال: A2F 80 R 2 P 1

6.2 درخت تصمیم گیری انتخاب

مرحله 1: تعیین حالت کار

برنامه های کاربردی موتور خالص (یک جهت / دو جهت): پیکربندی استاندارد را انتخاب کنید. برنامه های متقابل پمپ موتور: پیکربندی چرخش W (دو جهت) را انتخاب کنید. برنامه های پمپ:بررسی شرایط دریچه مکشدر صورت لزوم یک پمپ آرایش نصب کنید.

مرحله ۲: محاسبه جابجایی مورد نیاز

بر اساس جریان سیستم Q (L/min) و سرعت هدف n (rpm):

برای جبران حجم از دست رفته و تحمل تولید از ضریب های 1.05 1.10 استفاده می شود.

مرحله سوم: فشار و تورک را بررسی کنید

مرحله 4: محدوده سرعت را تایید کنید

- حداکثر RPM: - حداقل RPM: برای اطمینان از چرخش یکنواخت، حفظ مقدار مشخص شده RPM

مرحله پنجم: تنظیمات خاص را انتخاب کنید

- استفاده از محیط حفاظت از محیط زیست → ناقل های طولانی مدت اختیاری (L) + مهر FKM؛ - الزامات ترمز → دریچه های ترمز BVD / BVE اختیاری؛- نظارت بر سرعت → رابط سنسور سرعت چرخش اختیاری; - نیازمندی های تمیز کردن → تابع تمیز کردن لوله های U-port اختیاری (A2F250 A2F500).

فصل هفتم: نگهداری و تشخیص خطا

7.1 نکات کلیدی نگهداری روزانه

مدیریت نفت

-به طور منظم تمیز بودن روغن را بررسی کنید؛ نمونه برداری و آزمایش هر 500 ساعت یا هر سه ماه توصیه می شود.نظارت بر کاهش لزوم در فصل های با دمای بالا. - عناصر فیلتر را به سرعت تعویض کنید. بلافاصله پس از دریافت آلارم دگرگونی فشار، مشکلات را حل کنید.

نظارت بر دمای هوا

- دمای کار عادی: 40°C~70°C - حداکثر دمای مجاز: 80°C (افق کوتاه مدت: 90°C) - اگر دمای بیش از 80°C باشد، سیستم خنک کننده، تنظیمات شیر تخلیه،و نشت های داخلی

نظارت بر ارتعاش و سر و صدا

سطح سر و صدا طبیعی: <75 dB ((A)). علل احتمالی سر و صدا غیر طبیعی شامل مکیدن ناکافی روغن (جفاف) ، فرسایش لگن، فرسایش صفحه ی کام یا عدم تراز شدن کوپلر می باشد.

7.2 تشخیص اشتباهات رایج

فصل 8: ارزش صنعت و چشم انداز آینده سری A2F Elephant Fluid Dynamics

8.1 تعریف مجدد استانداردهای عملکرد هزینه برای موتورهای هیدرولیک

به طور سنتی، موتورهای هیدرولیک با عملکرد بالا با هزینه های بالا همراه بوده است.شرکت هيدروليک فيل با استفاده از ادغام عمودي زنجیره توليد موفق به تحدي اين تصورات شده استسری A2F بیش از 95٪ عملکرد معادل محصولات اصلی رکسرت را با تنها 30٪ تا 40٪ از قیمت خود ارائه می دهد.ایجاد ارزش بی سابقه ای برای تولیدکنندگان جهانی ماشین آلات ساختمانی، ارائه دهندگان خدمات نگهداری هیدرولیک و کاربران نهایی.

8.2 حمایت از تنوع زنجیره تامین جهانی

در سال های اخیر، صنعت تولیدی جهانی تأکید بی سابقه ای بر انعطاف پذیری زنجیره تامین داشته است.سری Elephant Fluid Power A2F مشتریان را در اروپا فراهم می کند، آمریکای شمالی، آسیای جنوب شرقی، خاورمیانه، آفریقا و آمریکای جنوبی با یک گزینه قابل اعتماد "منبع تامین دوم".به خصوص در یک محیط بازار که با زمان تحویل اولیه کارخانه طولانی و نوسانات قیمت از Rexroth مشخص می شود، تحویل سریع و قیمت گذاری پایدار نیروی مایع فیل به حمایت های حیاتی برای تضمین تداوم تولید مشتری تبدیل شده است.

8.3 تعهد به نوآوری تکنولوژیکی مستمر

موسسه تحقیقات فناوری دینامیک مایعات فیل همچنان در ارتقاء و توسعه مداوم سری A2F سرمایه گذاری می کند:

• نوآوری مواد: بررسی مواد جدید مانند پلنگرهای پوشیده از سرامیک و دیسک های توزیع تقویت شده با فیبر کربن، با هدف افزایش عمر به 30،000 ساعت.

• ادغام هوشمند: توسعه یک نسخه موتور هوشمند مجهز به سنسورهای فشار / دمای داخلی و رابط های داده IoT، پشتیبانی از نگهداری پیش بینی.

• بهینه سازی بهره وری انرژی: طراحی پنجره توزیع جریان با استفاده از شبیه سازی مایعات CFD بهینه شده است تا به بهره وری کلی بیش از 92٪ برسد.

• انطباق با محیط زیست: سازگاری با مایعات هیدرولیکی زیست تخریب پذیر را گسترش می دهد و به مشتریان کمک می کند تا اهداف خنثی کربن را به دست آورند.

نتیجه گیری

موتورهای هیدرولیک پیستون محوری سری A2F (A2F10 A2F500) تبدیل به راه حل مورد علاقه در صنعت انتقال قدرت هیدرولیک جهانی شده اند.به لطف طیف گسترده ای از مشخصات، سازگاری بالا با محصولات اصلی Bosch Rexroth، قابلیت اطمینان اثبات شده و مزایای رقابتی زنجیره تامین.آیا برای برنامه های کاربردی حساس به هزینه یا سیستم های پیشرفته که نیاز به اطمینان نهایی دارند، سری A2F پیشنهادات ارزش متناسب را ارائه می دهد.

انتخاب نیروی مایع فیل به این معنی نیست که فقط یک موتور هیدرولیک را انتخاب کنید، بلکه انتخاب یک شریک بلند مدت ریشه در تکنولوژی، مشتری محور و جهانی است.به عنوان صنعت انتقال قدرت هیدرولیک وارد عصر جدید مشخص شده توسط هوش، پایداری و خدمات عالی، نیروی مایع فیل متعهد به همکاری با مشتریان در سراسر جهان برای ایجاد آینده ای روشن برای سیستم های هیدرولیکی است.

ضمیمه

ضمیمه A: فهرست کامل مدل برای سری A2F

ضمیمه: مرجع و استانداردها

1. Bosch Rexroth AG. موتور ثابت پیستون محوری A2FM، ورق اطلاعات فنی RE 91001.

2ISO 3019-2:2001. ️قدرت مایعات هیدرولیکی - ابعاد و کد شناسایی برای نصب فلنج ها و انتهای میله پمپ ها و موتورهای جابجایی.

3DIN 24312. ️ قدرت مایع هیدرولیکی؛ پمپ ها و موتورها؛ طیف استفاده از مجموعه های مختلف فشار.

4هیدرودینامیک فیل ها. کتاب راهنمای محصول پمپ مثبت جابجایی پیستون محوری سری A2F، نسخه 2026

کپی رایت © 2026 داینامیک مایعات فیل

این سند فقط برای ارتباطات فنی و مرجع انتخاب است. پارامترهای خاص باید به آخرین کتاب راهنمای محصول مراجعه کنند.

این سند توسط Elephant Hydrodynamic برای ارائه مرجع فنی معتبر، حرفه ای و جامع برای صنعت هیدرولیک جهانی تهیه شده است.اما لطفاً منبع رو باور کنين.
